Chip: Blue Flood 5656
Battery: Host battery 30 capacity, charging compartment 200 capacity with protection board
Speaker: Copper ring F8
Color: Black, white, off white, blue, pink, purple, fluorescent green
Usage time: standby for about 60 hours, listening to music for about 3.5 hours, calling for about 3.5 hours;
Function: Listen to music up and down, add and subtract notes, redial at the end, answer and reject incoming calls, voice function, battery display, Transmission distance: 10 meters
Accessories: Large and small ear caps
Product specification sheet
| 产品规格书 （T62蓝牙耳机） | 文件编号：XYT-RD-SPEC-A1 |
版本号：V1.0 | ||
第 1 页 共 6 页 |
产品名称：TWS蓝牙耳机
产品型号：T62
|
日期 | 版本 | 拟 制 | 审 核 | 批 准 |
2023/06/19 | V1.0 | |||
| 产品规格书 （T62蓝牙耳机） | 文件编号：XYT-RD-SPEC-A1 |
版本号：V1.0 | ||
第 7 页 共 7 页 |
1. 封面 …………………………………………………………………… 1
2. 目录 …………………………………………………………………… 2
3. 产品功能操作 ………………………………………………………… 3
4. 电池规格 ……………………………………………………………… 4
5. 喇叭规格 ……………………………………………………………… 4
6. 咪头规格 ……………………………………………………………… 4
7. 电流消耗表 ………………………………………………………… 4
8. RF参数 ………………………………………………………………… 4
9．耳机方框图 …………………………………………………………… 5
10. PCB规格 ……………………………………………………………… 5
11.蓝牙芯片规格 ………………………………………………………… 6
12. 尺寸规格 ……………………………………………………………… 6
（3）产品操作列表：
状态 | 操作 | LED灯 | 声音/语音提示 | 备注 |
充电仓充电 | 白灯闪亮 | TYPE-C输入5V/0.5A | ||
充电仓充满电 | 充满约2小时 | 白灯长亮 | ||
充电仓给耳机放电 | 充电仓绿灯长亮/耳机绿灯长亮 | |||
耳机充满电 | 充满约1小时 | 耳机灯与充电仓灯全熄灭 | ||
开机配对 | 长按功能键2秒/充电仓取出 | 绿白交替 | 语音提示 | |
关机 | 长按功能键4秒/放入充电仓 | 白灯闪亮 | 语音提示 | |
对耳配对完成 | 主耳绿白交替 从耳不亮灯 | |||
来电 | 报号/铃声 | |||
接听电话 | 短按功能键 | |||
挂断电话 | 短按功能键 | |||
拒接电话 | 长按功能键 | |||
语音控制功能 | 长按功能键 | 手机支持此功能 | ||
音乐播放 | 短按功能键 | |||
音乐暫停 | 短按功能键 | |||
上下一曲 | 双击功能键 | |||
音量加减 | 三击功能键 | 最大音量“嘟嘟”提示音 |
进入配对状态下5分钟内未成功配对连接手机自动关机。
当耳机快沒电，有“电量低”或“叮咚”提示音须对耳机充电。
兼容大部分苹果，安卓手机电量显示功能
（4）电池规格：
电芯材料：（如锂电池或者其它）
电芯电压：3.7V
电芯尺寸：450910
电芯寿命：1C充/放电>300次
电芯容量：≥30mAh
音乐播放时间：约4H(80%音量）
待机时间：约60H
充电仓电芯尺寸：502030
充电仓电芯容量：≥200mAh
（5）喇叭规格：
尺寸：8*5mm
灵敏度：94.5±3dB
标准功率：3mW
最大功率：5mW
阻抗：32Ω
频响：50HZ-20KHZ
（6）咪头规格：
尺寸： 4013圆MIC
灵敏度：-42±3dB
频响：50HZ-10KHZ
（7）耳机电流消耗表:
关机电流：约10uA
待机电流：约0.5mA
音乐播放电流：约8mA
通话工作电流：约10mA
（8）RF规格：
RF发射功率：<8dBm
RF灵敏度：-90 dBm
工作距离：>10m（无障碍物）
天线增益：3dBi

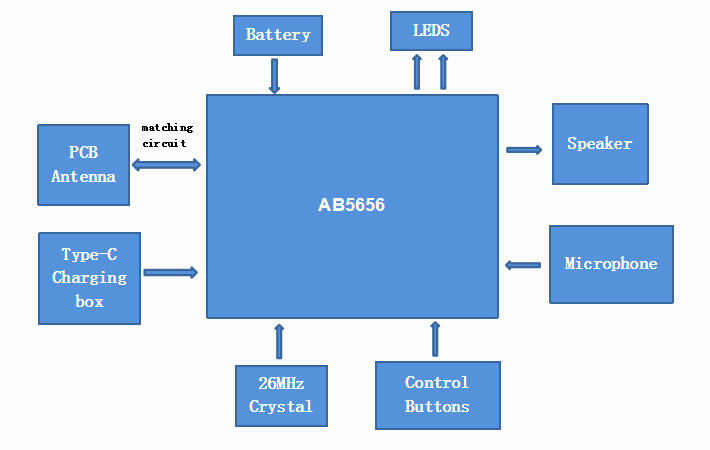

（9）方框图：
（10）PCB板规格：
PCB板材尺寸：D13.2mm*H0.8mm
PCB板材料： 四层FR4
（11）芯片规格：
芯片型号：AB5656C
芯片版本：V5.3
蓝牙协议：HFP,A2DP,AVRCP,SPP
频率范围：2.4G-2.48GHz
(12) 尺寸规格：
蓝牙耳机规格
序号 | 项 目 | 规 格 | 备 注 |
1 | D(直径) | 16mm | |
3 | H(高) | 22mm | |
4 | 重量 | 约4g |
充电盒规格
序号 | 项 目 | 规 格 | 备 注 |
1 | L(长) | 62mm | |
2 | W(宽) | 35mm | |
3 | H(高) | 31mm | |
4 | 重量 | 约22g | 不含耳机 |
